雷達液位計和超聲波液位計區別

一、測量原理

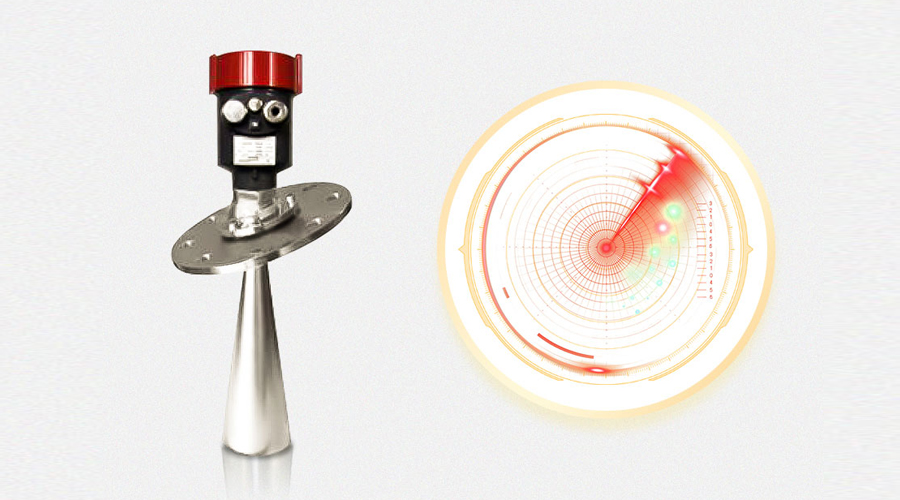

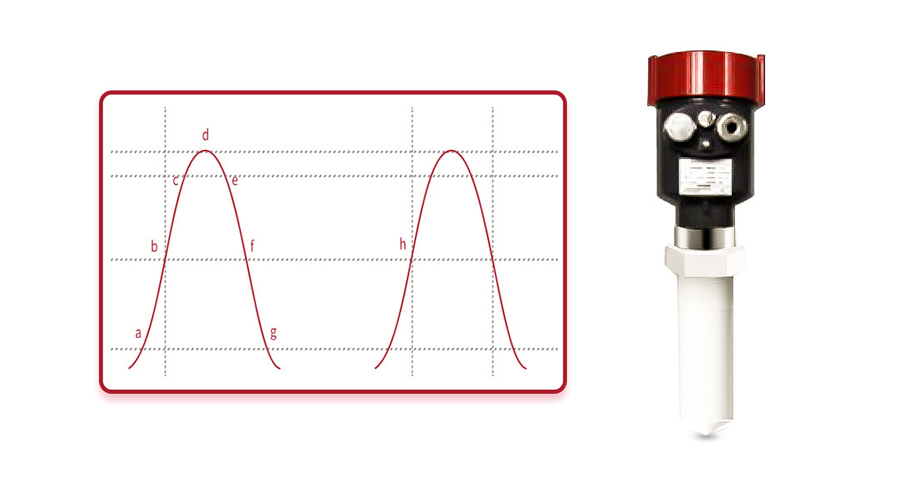

雷達液位計采用發射—反射—接收的工作模式。雷達液位計的天線發射出電磁波，這些波經被測對象表面反射后，再被天線接收，電磁波從發射到接收的時間與到液面的間隔成正比。

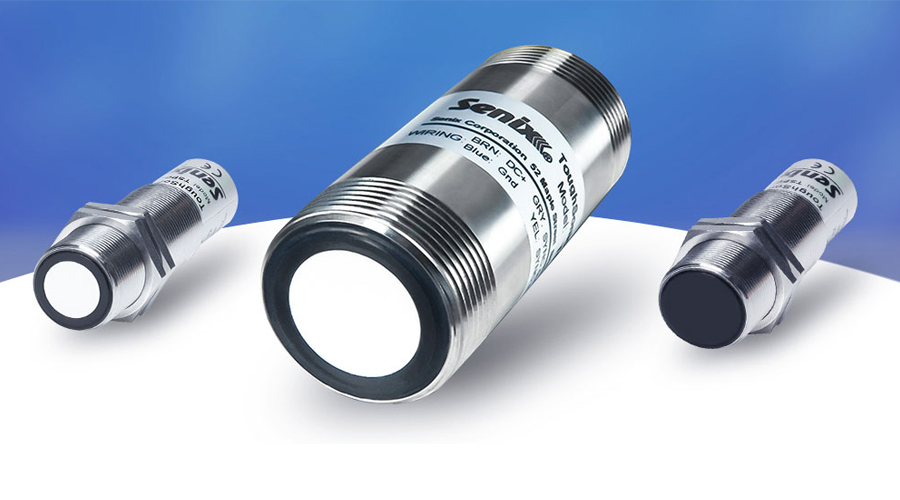

超聲波液位計工作原理是由超聲波換能器（探頭）發出高頻脈沖聲波遇到被測物位（物料）表面被反射折回反射回波被換能器接收轉換成電信號.聲波的傳播時間與聲波的發出到物體表面的距離成正比。

二、主要應用場合區別：

1、雷達液位計采用的是電磁波，受被測物質的介電常數影響，而超聲波是機械波，受被測介質的密度影響。

2、兩種波的發射方式元件不同，如超聲波是通過壓電物質的振動來發射的，所以超聲波液位計不能用在壓力較高或負壓的場合，一般只用在常壓容器。而雷達液位計則可以用在高壓的過程罐。

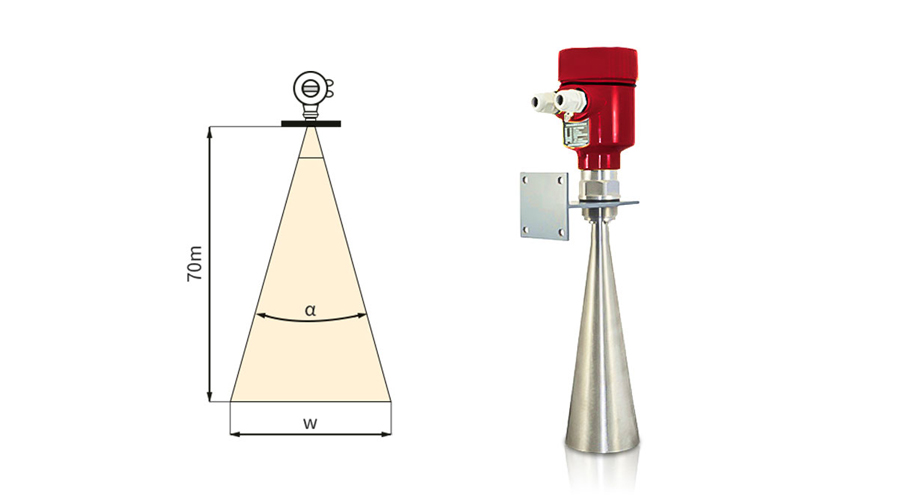

3、雷達的發射角度比超聲波大，在小容器或瘦長的容器不推薦用非接觸式雷達，一般推薦導波雷達。

4、雷達液位計有喇叭式、桿式、纜式，能夠應用于不同的測量工況，所以相對超聲波液位計而言，雷達液位計能夠應用于更為復雜的工況。

5、雷達液位計的測量范圍較超聲波液位計的大很多。雷達發射的是電磁波，不需要借助傳播媒介就可以測量。而超聲波是聲波和機械波，需要借助傳播媒介傳播。所以超聲波液位計不能應用于真空、蒸汽含量過高或液面有泡沫等工況。
